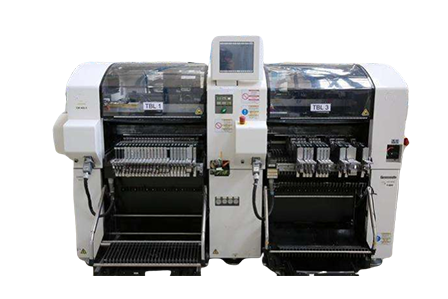

Panasonic CM402
单一平台
业界产能,0.06S/CHIP(60,000cph)
灵活的品种切换能力和广泛的元件对应能力
Panasonic-CM402折叠编辑本段高生产能力
· 实现产能为60000 CPH的高速(系统升级后能够达到66000CPH)
· 基板运送时间***快达到 0.9秒。基板运送灵活,减少运送损失时间
折叠编辑本段高效率
· CP/CPK自检功能,客户能够在设备的使用过程中自己检测设备精度
· 0603窄间距贴装元件吸着率和产品一次合格直通率创业界记录,如目前大量量产的Ipod MP3
· 以程控精密压插来实现手插元件100%的自动化插装。例如: I/O Port,异型Connector,铜柱等
折叠编辑本段灵活的配线方式
基于一个平台的设计,CM402A/B/C三种型号只需更换头部和添加挂盘式送料器(TRAY)就能够完成高速机/泛用机/综合机的更改
· 采用大量成熟的可靠性设计,大幅减少故障停机时间来实现高效率生产。
· 全球***少的生产线料架种类。总共5种料架就能对应所有的编带元件
· 实现编带料架智能化,能根据元件自动选择传送方式,并具有多种其他智能功能
· 单机***多能够贴装 216种元件
· 一括式小车交换连接/编带/料架等充实周边装置实现不停机换料,实际生产稼动率达到85%-90%
折叠编辑本段高贴装精度
· 高精度贴装 50μm (Cpk≧1.0)高精度base-machine,并与高精度校准功能并
· 多种方式灵活组合,满足各种不同需求的生产
折叠编辑本段完善的软件系统
· 简易的制程软件,一次性完成单机优化和生产线平衡优化
· 采用LINE COMPUTER管理方式,时时监测生产管理情报和物料使用状况
· IPC智能元件追踪系统,不仅能够追踪PCB ID和防止换料出错,而且能够时时对整条生产线进行品质监控和反馈(包括对印刷机和回流炉进行监控)。
设备名称 | CM402 | |
贴装头类型 | 高速 | 泛用 |
3个吸嘴/头×4 | ||
贴装速度 | 0.06 sec / Chip | 0.21sec/Chip |
±0.035mm | ||
放置料架数 | 可放置216站(8mm double)料架 | |
对应元件尺寸 | 0603C/R--L24mm×W24mm | 0603C/R--L100mm×W90mm |
基板尺寸 | L50mm×W50mm~L510mm×W360mm |
